イヤフォンが…
通勤時に愛用していたイヤフォンが突然聞こえなくなりました
(ワンパターンな故障ネタデスね～！)
Victor HP-FX500
Victorお得意の木製振動板&ハウジング
丁度4年前のブログにネタで書いていたので、それ以来ほぼ毎日のように使っていた事を考えると、結構長持ちしたとも言えるのですが…
プラグの根元のカバーが暫く前から裂けていて、ケーブルの保持力が弱くなっていたので、ついにというか断線したっポイ。
新調も考えたけど、結構お気に入りの音がするモデルだったので、駄目元でプラグ交換に挑戦するデスね～。
というか割と高価だったので、このまま処分するのはあまりにも勿体無い気分だったというのが本音デスね～
大須で資材Φ3.5ステレオミニプラグを調達し、入渠します。

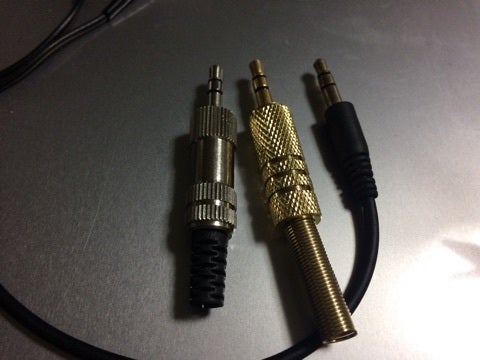

とりあえず1個200数十円程度の物なので、2つほど形が良さそうな物を選びました。
オリジナルと比べるとチョットデカイのが残念デス。
ケーブルもより太いものが使えるようになっていますが、イヤフォン自体のケーブルはかなり細いし…
色々不満は残りますが、まずは、断線したと思われるプラグの解体から行っていきます。

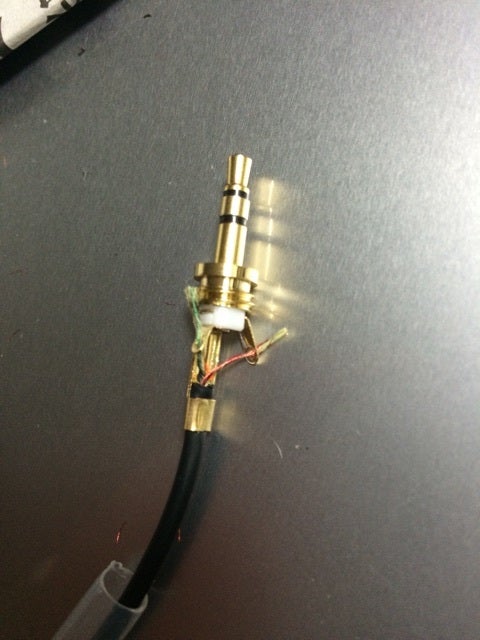

オリジナルは樹脂で固められていて、どの様に内部結線されているかを確認できないので慎重に解体して結線状態を見ておきます。

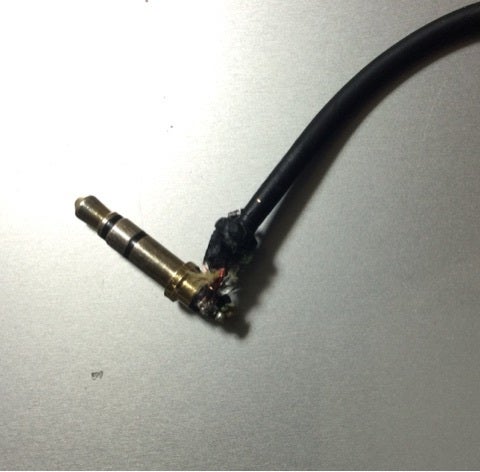

なかなか綺麗には解体出来なかったけど、かなり細い色付き芯線がハンダ付けされている事がわかりました。

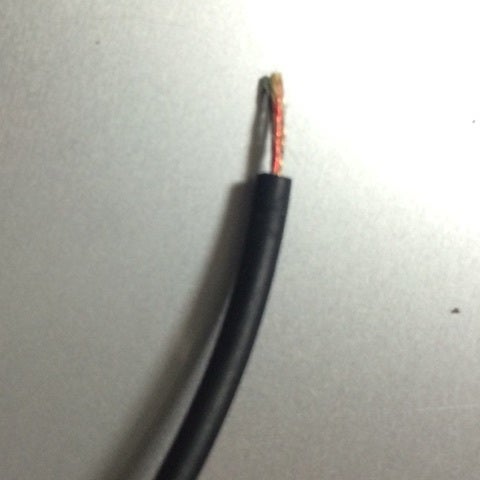

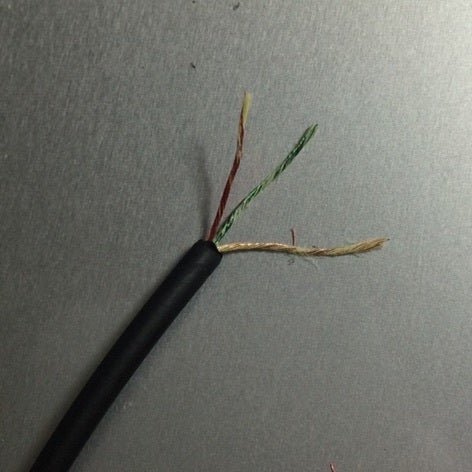

ケーブルの先端でカットして芯線を取り出してみると、カバーがあるわけでもなく、赤と緑と金の極細い銅線が白い糸のような絶縁体とTwistされているだけ。
普通ならビニール被覆を剥がして銅線を剥き出しにするのですが、これは既に剥き出し状態に見えます。
これでちゃんとケーブル内で絶縁できているのか誠に不思議ちゃんデス。
今回は金メッキされたプラグの方をチョイスしてみます。
意味があるのか分かりませんが、カッターで表面を軽く引っ掻いて導通しやすいようにしてみました。

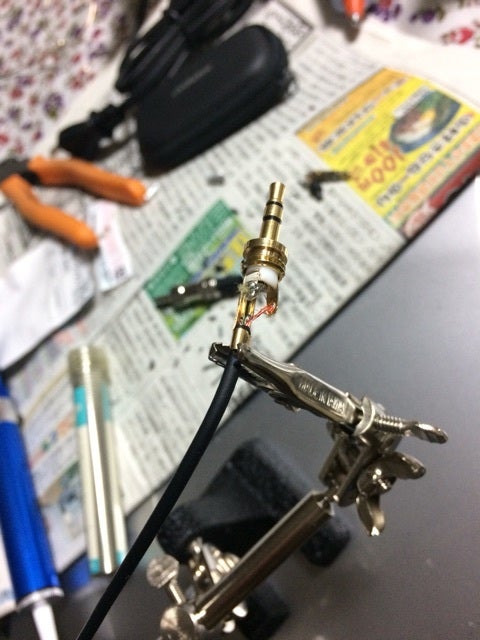

ハンダが思ったようにくっ付いてくれず苦戦しましたが、何とか汚いながらも3本の芯線を端子に接合できました。
Congratulations
(by金剛)
(by金剛)iPhoneでテストしてみたら、ちゃんと音が出るようになっていました

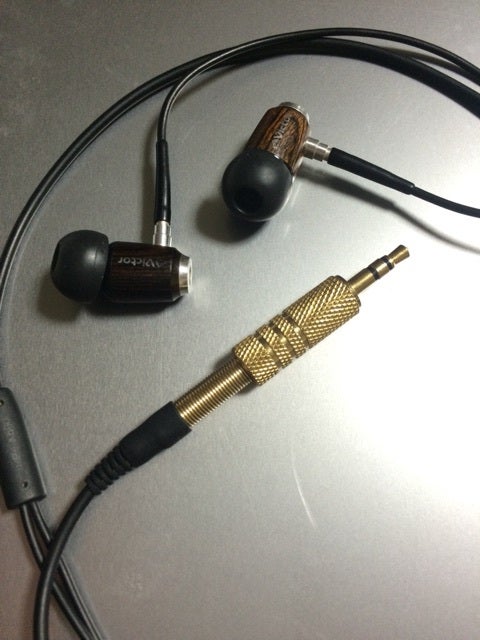

オリジナルのプラグカバーを作業前に外しておくのをスッカリ忘れていたので、気付いた時には既に取り外せない段階になっていました。
仕方ない？のでカバーは破壊せずにそのままスプリング後端に被せるようにしました。
チョット不恰好デスが、ケーブル保護的には多少なりとも良いっポイ。
そして一通り作業を終えて、道具の片付けも済ませた後、

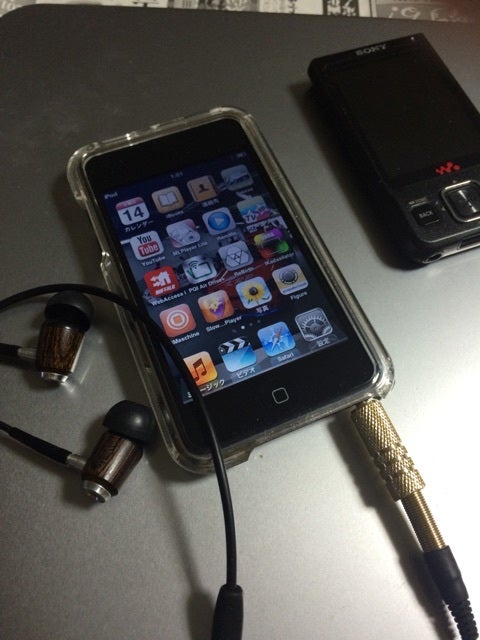

普段使っているiPod touch 3rdで視聴してみました。が…
何だか、カラオケモードにしたような軽い音しかしません。
何ですと！
またまた断線かショートでもしたのデスか～

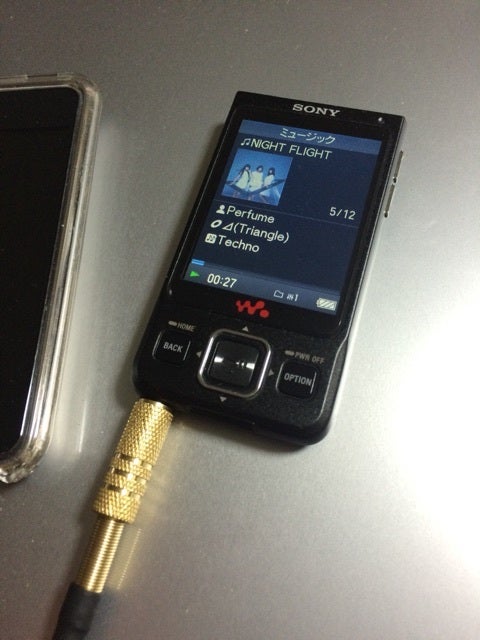

しかし、iPhoneやWalkman、PCに繋いでみると普通に聴こえます。
iPod Touchだけ変な音デスね～。
What?
勿論他のヘッドホンなら普通に聞こえるので、iPod本体の故障ではありません…
これはなかなかFunyな現象デスね～。

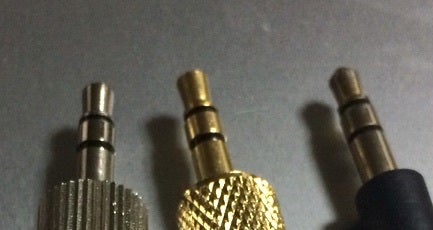

よくよくプラグの形状を確認すると、
ほんの少しだけ、TipとRingのサイズと黒い絶縁体部分の大きさが異なっていた様です。
どちらかというと、シルバーの方がオリジナルに近い形状でした
金メッキの方が単純に良さそうだなと思ったんですが…見た目に騙されました。
でも本当に微妙な差なんだけどなぁ…
どうしてiPod以外はNo problemなのデスか～
また作業をやり直す元気が今は無いので、暫くこのままで我慢しようっと…
金剛: One thousandの道もOne stepからデスね～。
吹雪: 意味わかりません…
